ELBOW REPAIR CLAMP JOINT

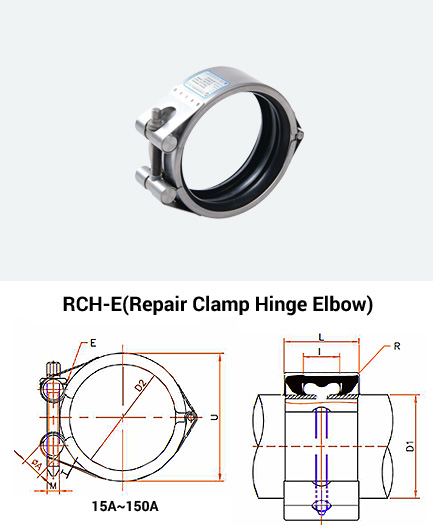

엘보 보수용(Repair Clamp Hinge Elbow)
엘보 보수용 카플링은 직선 배관이 아닌 곡관(엘보) 연결 부위에 누수사고 발생 시 즉시 보수가 가능 하도록 제품의 폭을 좁게 설계하여 신속하게 복구가 가능한 제품임
RCH-E
※ 아래 표 전체가 보이지 않으시면 표를 좌우로 움직여 확인이 가능합니다.
| SIZE | O/D (mm) | Range | M | L | ℓ | U | W.P | W.T | P (N·m (kgf·cm)) | |
|---|---|---|---|---|---|---|---|---|---|---|
| N.D (Inch) | D1 | D2 | 육상 | 해상 | ||||||
| 15A (1.2″) | 21.7 / 21.3 | O/D ±0.3 | M6 | 26.3 | 12.5 | 40 | 22 | 11 | 0.092 | 3~5(30~50) |
| 20A (3/4″) | 27.2 / 26.7 | O/D ±0.5 | M6 | 26.3 | 12.5 | 43.5 | 18 | 8 | 0.098 | 3~5(30~50) |
| 25A (1″) | 34 / 33.4 | O/D ±0.6 | M6 | 26.3 | 12.5 | 50.5 | 18 | 8 | 0.10 | 3~5(30~50) |
| 32A (1-1/4″) | 42.7 / 42.2 | O/D ±0.6 | M6 | 26.3 | 12.5 | 59.5 | 18 | 8 | 0.11 | 3~5(30~50) |
| 40A (1-1/2″) | 48.6 / 48.3 | O/D ±1.0 | M6 | 26.3 | 12.5 | 65.5 | 18 | 8 | 0.12 | 3~5(30~50) |
| 50A (2″) | 60.5 / 60.3 | O/D ±1.0 | M8 | 41.8 | 19.5 | 81.5 | 16 | 7 | 0.30 | 12~15(120~150) |
| 65A (2-1/2″) | 76.3 / 73 | O/D ±1.0 | M8 | 41.8 | 19.5 | 98 | 16 | 7 | 0.32 | 12~15(120~150) |
| 80A (3″) | 89.1 / 88.9 | O/D ±1.0 | M10 | 52.4 | 28 | 115 | 14 | 7 | 0.60 | 20~25(200~250) |
| 100A (4″) | 114.3 | O/D ±1.0 | M10 | 52.4 | 28 | 140 | 14 | 7 | 0.67 | 20~25(200~250) |
| 125A (5″) | 139.8 / 141.3 | O/D ±1.0 | M12 | 52.4 | 28 | 166 | 14 | 7 | 0.85 | 30~32(300~320) |
| 150A (6″) | 165.2 / 168.3 | O/D ±1.0 | M12 | 52.4 | 28 | 190 | 14 | 7 | 0.88 | 30~32(300~320) |

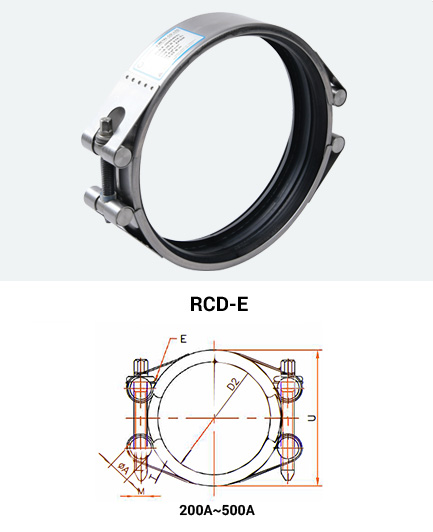

RCD-E ※ PIPE O.D 사양은 모든 규격이 가능함
※ 아래 표 전체가 보이지 않으시면 표를 좌우로 움직여 확인이 가능합니다.
| SIZE | O/D (mm) | Range | M | L | ℓ | U | W.P | W.T | P (N·m (kgf·cm)) | |
|---|---|---|---|---|---|---|---|---|---|---|
| N.D (Inch) | D1 | D2 | 육상 | 해상 | ||||||
| 200A (8″) | 204.0 216.3 219.1 225 | O/D ±2.0 | M12 | 57.5 | 30 | 257 | 12 | 6 | 1.65 | 32~35(320~350) |
| 250A (10″) | 254.0 267.4 273.1 280 | O/D ±2.0 | M12 | 57.5 | 30 | 300 | 12 | 6 | 1.84 | 32~35(320~350) |
| 300A (12″) | 318.5 323.9 325.0 | O/D ±2.0 | M14 | 58.5 | 30 | 362 | 10 | 5 | 2.67 | 45~50(450~500) |
| 350A (14″) | 355.6 377.0 368.0 370.0 378.0 | O/D ±2.0 | M14 | 58.5 | 30 | 397.5 | 10 | 5 | 2.81 | 45~50(450~500) |
| 400A (16″) | 400.0 406.4 414.5 419.0 429.0 | O/D ±2.0 | M14 | 58.5 | 30 | 447 | 10 | 5 | 3.02 | 55~60(550~600) |
| 450A (18″) | 457.2 465.3 478.0 480.0 | O/D ±2.0 | M14 | 58.5 | 30 | 500 | 8 | 4 | 3.25 | 55~60(550~600) |
| 500A (20″) | 508.0 516.9 529.0 532.0 | O/D ±2.0 | M14 | 58.5 | 30 | 554 | 7 | 3 | 3.53 | 65~70(650~700) |
· N.D : 호칭경(A)
· ℓ : 수축 팽창 허용 거리(m/m)
· D1 : 파이프의 실외경(m/m)
· T : 카플링 케이스의 두께(m/m)
· D2 : 파이프의 최소 최대 허용치(m/m)
· U : 카플링의 외경(m/m)
· M : 조임볼트의 크기와 길이(m/m)
· W.P : 사용압력(㎏f·㎠)
· ØA : 잠금봉의 직경(m/m)
· W/T : 1개당 무게(㎏)
· L : 카플링의 폭(m/m)
· W : 설치시 파이프 간 간격
· P : 잠금 적정 토-오크치 N.m(㎏f·cm)
※ 품질의 향상을 위하여 사양이 변경될 수 있습니다.
